ADS2
デュオスリムⅡ
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- デュオスリムⅡ
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- ADS2-65H
- ￥800
- 昼光色6500K
- 80lm
- ADS2-50H
- ￥800
- 昼白色5000K
- 80lm
- ADS2-30H
- ￥800
- 電球色3000K
- 77lm
-
- 消費電力
- 0.84W
-
- 入力電圧
- DC24V
-
- 入力電流
- 0.035A
-
- 演色性
- >Ra80
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 昼光色・昼白色 10個/巻 ／ その他 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX/DALI 対応
-
- その他
- 最大直列連結数：60個
仕様図
【モジュール間ピッチについて】
モジュール間ピッチはバージョンにより異なります。
(180mm or 150mm)
ご注文の際には異なるピッチを同梱して手配させていただくことがございます。
あらかじめご了承くださいますよう、よろしくお願いいたします。
特徴
DC24Vモジュール。
小型設計で内照チャンネル文字に最適。
拡散カバー搭載でワイドピッチを実現。
製品説明

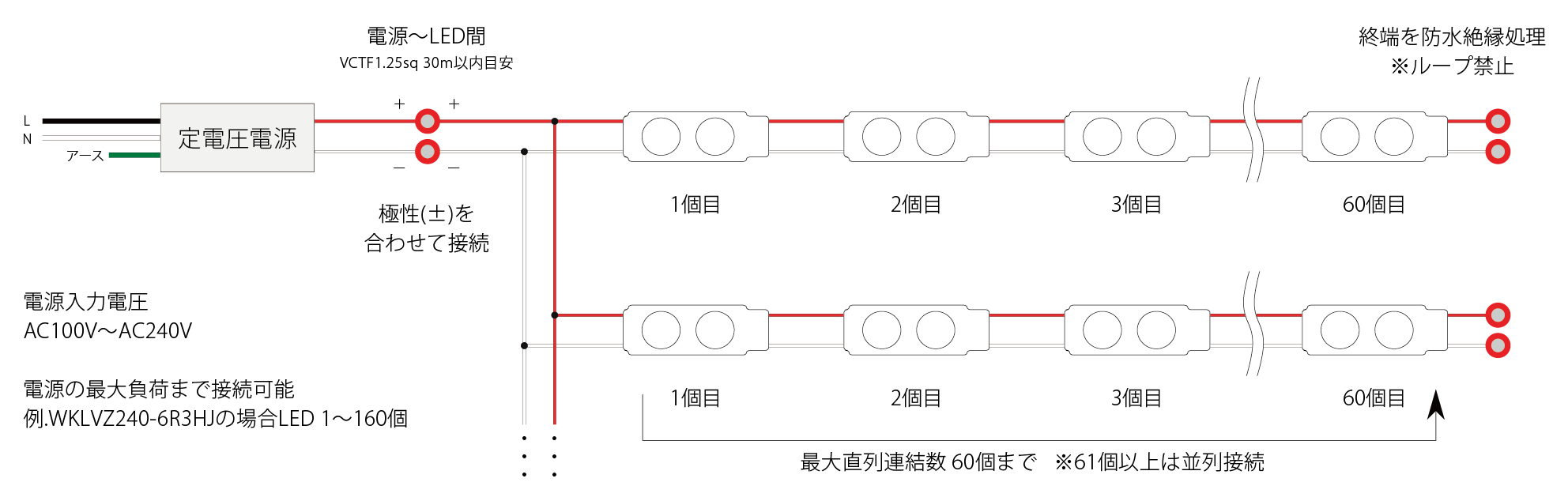

【配線方法】
【設計目安】
| 厚み(内寸) – ピッチ | 照度(アクリル) |
| D60 – P80 | 5700lx |
| D80 – P100 | 4100lx |
| D100 – P120 | 3200lx |
| D150 – P120 | 2200lx |
【対応電源・防滴】
※画像をクリックすると対象製品ページに移動します。
| 品番 | WKLVZ240-6R3H | K58-060C024-204 |
| イメージ図 |  |
 |
| 寸法 | L241×W65×H50 | L278×W34×H25 |
| 最大負荷 | 135Wまで | 54Wまで |
| 最大出力電力 | 150W | 60W |
| 出力電圧 | DC24V | |
| 入力電流 | 1.71A(100V) 0.84A(200V) |
0.68A(100V) 0.34A(200V) |
| 入力電圧 | AC100～240V(50/60Hz) | |
| 環境保護 | PSE 防滴 | |
【調光関連機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | WKLVZ240-6R3H/P5 | LZA-93099 | NQ21505 | NQ28841K |
| イメージ図 |  |
 |
 |
 |
| 種類 | 調光電源 | コントローラー | コントローラー | コントローラー |
| 寸法 | L241×W65×H50 | L116×W55×H120 | L70×W57.1×H120 | L208×W57.8×H120 |
| 入力電圧 | AC100～240V | AC100～240V | AC100～240V | AC100V |
| 調光信号容量 | 3mA | 12V・250mA | 12V・250mA | 12V・110mAまで |
| その他 | – | 大光電機社製 | パナソニック社製 | パナソニック社製 |
※共通使用//使用環境：屋内(埃の堆積無きこと)、PWM方式、信号線長100ｍ以内
