AGM1
ジェムミニ
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- ジェムミニ
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- AGM1-H65H
- ￥700
- 昼光色6500K
- 26lm
- AGM1-H50H
- ￥700
- 昼白色5000K
- 26lm
- AGM1-H30H
- ￥700
- 電球色3000K
- 25lm
-
- 消費電力
- 0.24W
-
- 入力電圧
- DC24V
-
- 入力電流
- 0.01A
-
- 演色性
- >Ra80
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 昼光色・昼白色 10個/巻 ／ その他 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX/DALI 対応
-
- その他
- 最大直列連結数：130個
仕様図
特徴
DC24V・バックライト専用モジュール。
小型設計でバックライトチャンネル文字に最適。
乳半カバー搭載でやわらかな光。
従来バックライトで発生しやすかった
エッジ影や壁のドット映りを軽減。
製品説明
【配線方法】

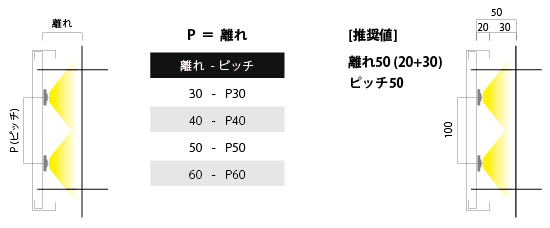

【設計目安】
【対応電源・防滴】
※画像をクリックすると対象製品ページに移動します。
| 品番 | WKLVZ240-6R3H | K58-060C024-204 |
| イメージ図 |  |
 |
| 寸法 | L241×W65×H50 | L278×W34×H25 |
| 最大負荷 | 135Wまで | 54Wまで |
| 最大出力電力 | 150W | 60W |
| 出力電圧 | DC24V | |
| 入力電流 | 1.71A(100V) 0.84A(200V) |
0.68A(100V) 0.34A(200V) |
| 入力電圧 | AC100～240V(50/60Hz) | |
| 環境保護 | PSE 防滴 | |
【対応電源・防水】
※画像をクリックすると対象製品ページに移動します。
| 品番 | K58-115C024-201 | K58-060C024-001 | K58-015C024-203 | |||
| イメージ図 |  |
 |
 |
|||
| 寸法 | L240×W96×H58.5 | L200×W96×H58.5 | L168×W40×H25 | |||
| 最大負荷 | 150Wまで | 60Wまで | 15Wまで | |||
| 最大出力電力 | 150W | 60W | 15W | |||
| 出力電圧 | DC24V | |||||
| 入力電流 | 1.80A(100V) 0.90A(200V) |
0.78A(100V) 0.39A(200V) |
0.22A(100V) 0.11A(200V) |
|||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防水 | |||||
【調光関連機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | WKLVZ240-6R3H/P5 | LZA-93099 | NQ21505 | NQ28841K |
| イメージ図 |  |
 |
 |
 |
| 種類 | 調光電源 | コントローラー | コントローラー | コントローラー |
| 寸法 | L241×W65×H50 | L116×W55×H120 | L70×W57.1×H120 | L208×W57.8×H120 |
| 入力電圧 | AC100～240V | AC100～240V | AC100～240V | AC100V |
| 調光信号容量 | 3mA | 12V・250mA | 12V・250mA | 12V・110mAまで |
| その他 | – | 大光電機社製 | パナソニック社製 | パナソニック社製 |
※共通使用//使用環境：屋内(埃の堆積無きこと)、PWM方式、信号線長100ｍ以内
