APC1V24-D
RGBグランデIC
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- RGBグランデIC
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- APC1V24-DRGB
- ￥3,700
- フルカラー 1677万色
- 62lm (白色100％駆動時)
-
- 消費電力
- 1.44W (白色100％駆動時)
-
- 入力電圧
- DC24V
-
- 入力電流
- 0.060A (白色100％駆動時)
-
- 演色性
- -
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 15個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- DMX/SPI/ARTNET 対応
-
- その他
- 最大直列連結数：30個
仕様図
特徴
DC24V・フルカラーRGBモジュール。
業界内最高レベルの明るさ。
大型サイン等にワイドピッチで低コストを実現。
SPI制御でLED1個毎に違う色に変わるため
連結内で流れるようなシーンを演出できる。
製品説明

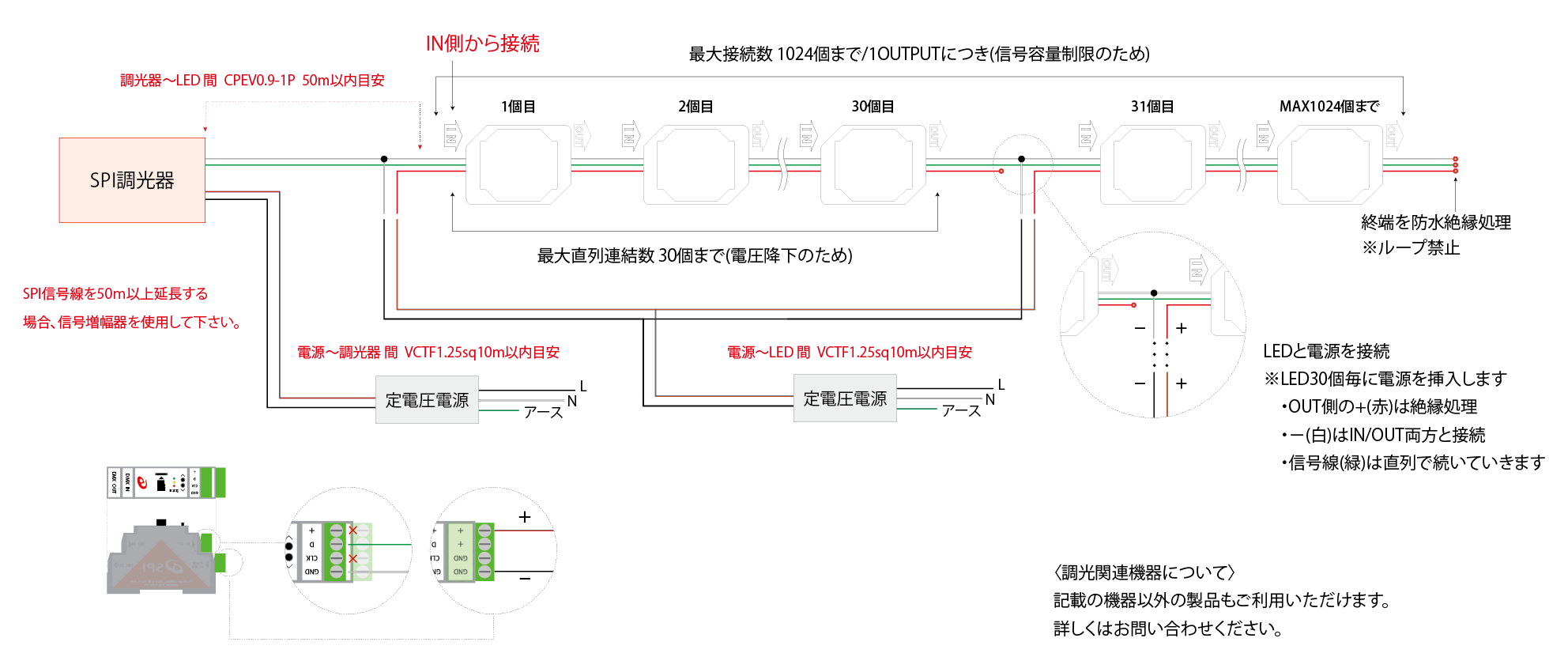

【配線方法・SPIの場合】
※最大直列連結数が「30個」に変更なりました。
建築カタログ・サインカタログには旧個数の「15個」と掲載されておりますのでご注意ください。
建築カタログ・サインカタログも追って修正いたします。
【対応電源・防滴】
※画像をクリックすると対象製品ページに移動します。
| 品番 | WKLVZ240-6R3H | K58-060C024-204 |
| イメージ図 |  |
 |
| 寸法 | L241×W65×H50 | L278×W34×H25 |
| 最大負荷 | 135Wまで | 54Wまで |
| 最大出力電力 | 150W | 60W |
| 出力電圧 | DC24V | |
| 入力電流 | 1.71A(100V) 0.84A(200V) |
0.68A(100V) 0.34A(200V) |
| 入力電圧 | AC100～240V(50/60Hz) | |
| 環境保護 | PSE 防滴 | |
【対応電源・防水】
※画像をクリックすると対象製品ページに移動します。
| 品番 | K58-115C024-201 | K58-060C024-001 | K58-015C024-203 | |||
| イメージ図 |  |
 |
 |
|||
| 寸法 | L240×W96×H58.5 | L200×W96×H58.5 | L168×W40×H25 | |||
| 接続個数(1個～) | 104個 | 41個 | 10個 | |||
| 最大出力電力 | 150W | 60W | 15W | |||
| 出力電圧 | DC24V | |||||
| 入力電流 | 1.80A(100V) 0.90A(200V) |
0.78A(100V) 0.39A(200V) |
0.22A(100V) 0.11A(200V) |
|||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防水 | |||||
【調光関連機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | SPI-1024PIX | SPI-SYM |
| イメージ図 |  |
 |
| 種類 | 調光器 | 信号増幅器 |
| サイズ | L88.4×W22.5×H56.5 | L111×W45.6×H27.5 |
| 入力電圧 | DC5~24V | DC8~24V |
| 接続個数(1個~) | 1024個 | – |
| その他 | DMX入力可 | 2台(IN・OUT)セット |
| 品番 | DIAheart | SMA-1024PIX | SMA-2048PIX | SMA-4096PIX |
| イメージ図 |  |
 |
 |
|
| 種類 | コントローラー | 変換器 | 変換器 | 変換器 |
| サイズ | L140×W155×H48.4 | L142×W68.8×H43.6 | L142×W68.8×H43.6 | L142×W68.8×H43.6 |
| 入力電圧 | DC5V (ACアダプター付属) |
DC5~24V | DC5~24V | DC5~24V |
| 接続個数(1個~) | – | 1024個 | 2048個 | 4096個 |
| その他 | 400univ、DMX204800ch | DMX・Artnet入力可 | DMX・Artnet入力可 | DMX・Artnet入力可 |
共通仕様//使用環境：屋内(埃の堆積無きこと)
